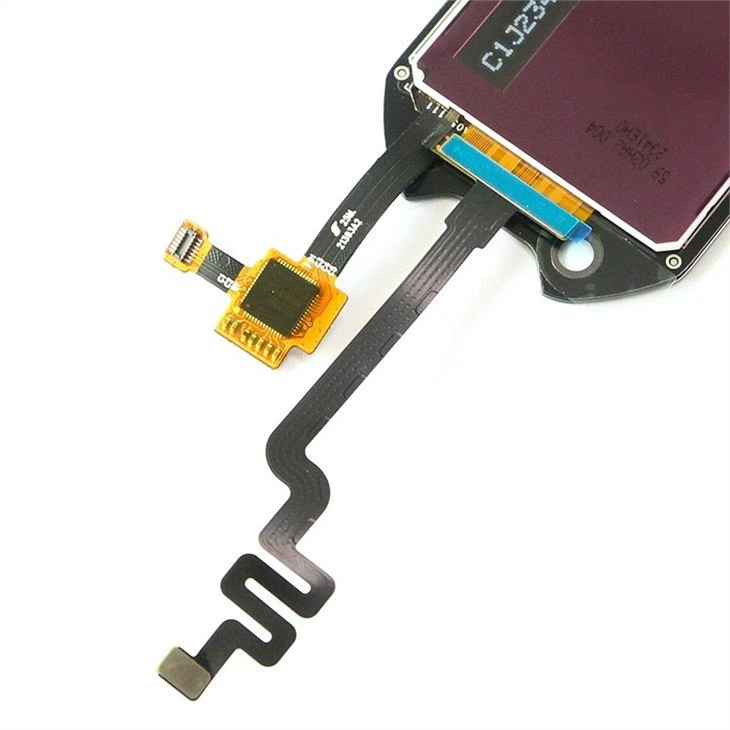

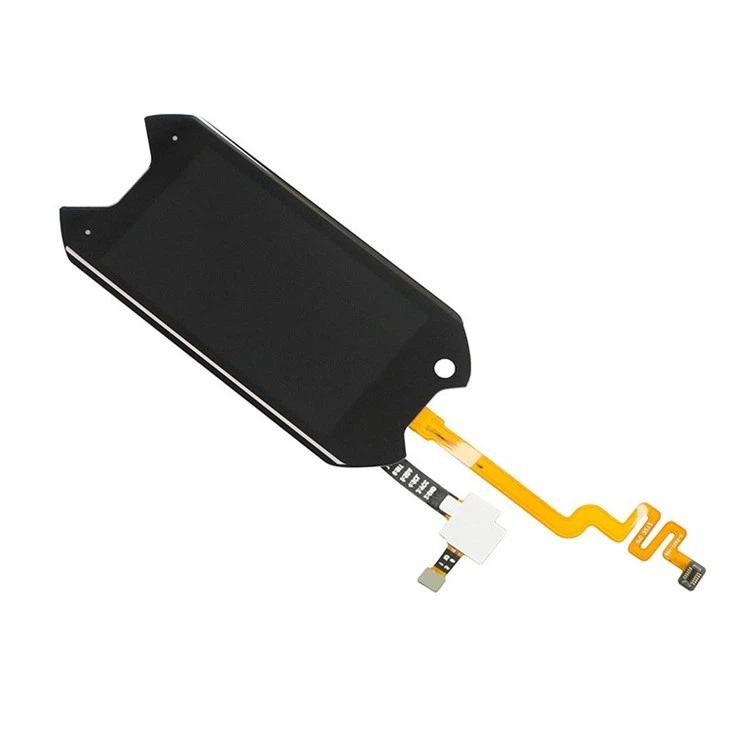

מסך מגע TFT

מאפייני מבנה

גודל מוצר

2.5 אינץ'

מבנה המוצר

G+F+F

מימד מתאר

38.32±0.05 מ"מ*81.75±0.05 מ"מ

אזור תצוגה

31.04±0.10 מ"מ*55.23±0.10 מ"מ

עובי כולל

TP: 1.35 מ"מ

מאפיינים חשמליים

סוג IC

FT5436DQQ

מגע של נקודות

5 נקודות

מִמְשָׁק

IIC

מתח הפעלה

אפשרויות ביצועים מיוחדות

מצב כפפות

מפלס עמיד למים

בדיקה אנטי סטטית

מוצרי חוץ

רמת מהומות / דרגת IK

מצב פעולה עמיד למים

מאפייני חומר

עדשת כיסוי

קורנינג, עובי=1.0 מ"מ

ITO-FLIM

עובי T:0.05 מ"מ B:0.05 מ"מ

OCA

עובי T:0.125 מ"מ B:0.05 מ"מ

מאפיינים סביבתיים

טמפרטורת פעולה

-20~70℃

טמפרטורת אחסון

-30~80℃

תנאי בדיקת אמינות

אחסון בטמפרטורה גבוהה

T=70℃, 72H

אחסון בטמפרטורה נמוכה

T=-30℃, 72H

אחסון בטמפרטורה גבוהה\לחות גבוהה

T=60℃ 90%,72H

מכת חום

(-20 ﾟ C(30min)←(5min Max.)→60 ﾟ C(30min))=50 Set

פריקה אלקטרוסטטית

פריקת אוויר: ±8KV, פריקת מגע:±4KV

קַשִׁיוּת

≥6H

מבחן נשירת כדור

64 גרם 40 ס"מ, ללא שבירה בנקודת המרכז במשך 3 פעמים

מבחן כיפוף FPC

רדיוס הכיפוף R1.0 מ"מ, יותר מפי שלוש

הערה:
①לאחר הבדיקה בתנאי האמינות לעיל, יש לאחסן את הדגימה
בסביבה סטנדרטית למשך 24 שעות לפני שהבדיקה התפקודית תקין.
② יש לבצע את בדיקת האמינות ללא ספק DC וללא לוח המגע
מאוחסן על הצלחת השטוחה.
③ המצב הסטנדרטי מציג 25±10 מעלות צלזיוס מהטמפרטורה, 55±30% מהלחות היחסית,
ו-96±10 kPa של הלחץ האטמוספרי.
④ יש לבצע את בדיקת האמינות בלוח המגע בעצמה.
